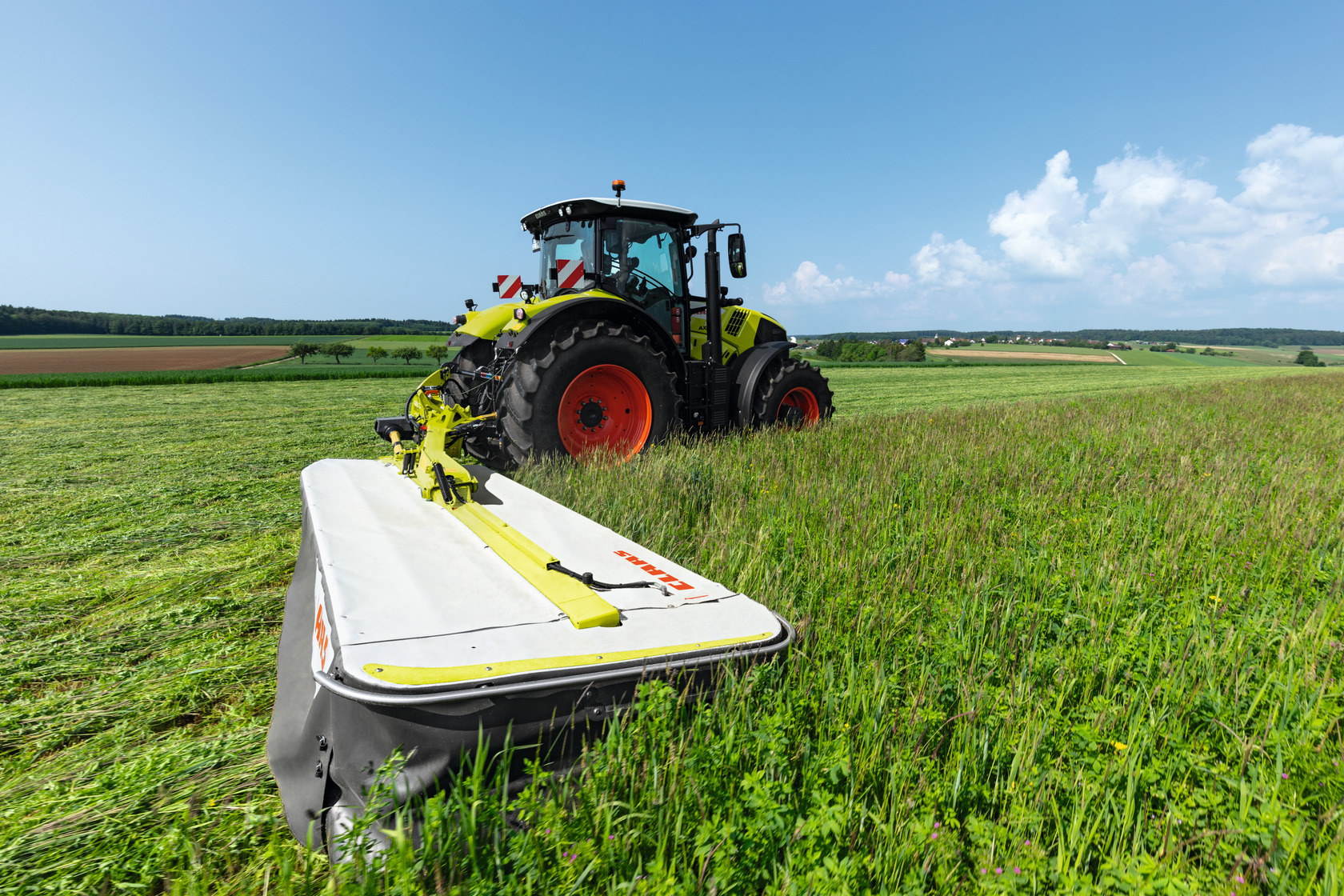

CLAAS prezentuje DISCO 4400 CONTOUR o szerokości roboczej 4,20 m ze składaniem wektorowym

Kosiarki zawieszane z tyłu o dużej szerokości roboczej jako kombinacja kosiarki czołowej i tylnej mogą stanowić wydajną alternatywę dla kombinacji potrójnej – w zależności od obszaru zastosowania. CLAAS odpowiada na wyrażane przez wielu klientów życzenie posiadania kosiarki tylnej o szerokości roboczej ponad 4 m, wprowadzając na rynek nowy model: DISCO 4400 CONTOUR. Poza wydajnością kosiarka wyróżnia się nowatorskim mechanizmem składania diagonalnego pod kątem 120°, który umożliwia bezpieczny, pionowy transport po drogach oraz zapewnia wysokość maszyn poniżej 4 m w transporcie i oszczędność miejsca podczas parkowania.





Belka tnąca dla pokosu pojedynczego i podwójnego

Nowa kosiarka DISCO 4400 CONTOUR o szerokości roboczej 4,20 m obejmuje pozycję lidera wśród kosiarek tylnych DISCO firmy CLAAS. Pierwszorzędną jakość cięcia przy niezwykłej płynności pracy i niewielkim wykorzystaniu napędu zapewnia opracowana i produkowana w zakładach CLAAS w Bad Saulgau belka tnąca MAX CUT, obecna na rynku od 2014 r. Dzięki specjalnemu falistemu kształtowi duże zębniki napędowe dysków tnących są położone wyjątkowo daleko z przodu, co umożliwia duże nakładanie się ich na siebie, a każdy z zębników zazębia się z kilkoma zębami w dwóch punktach. Równomierny rozstaw dysków zapewnia ponadto równomierny obraz cięcia. Ostrza i pokrywy obracających się w lewo dysków są teraz pomalowane na czerwono we wszystkich kosiarkach DISCO, aby zapobiec pomyłkom podczas wymiany ostrzy. Szybka wymiana nożyków oraz praktyczny wyjmowany pojemnik na nożyki – z oddzielnymi przegródkami na nowe i zużyte – należą do wyposażenia standardowego. Tak jak we wszystkich kosiarkach dyskowych CLAAS DISCO, możliwa jest praca w normalnym łanie przy zredukowanej, oszczędzającej paliwo prędkości obrotowej WOM wynoszącej tylko 850 obr./min – bez obniżania jakości cięcia.

Tłoczona z jednego kawałka profilu stalowego wanna o falistym kształcie i grubości 5 mm w połączeniu z płozami ślizgowymi tworzy efekt tunelu odprowadzającego zanieczyszczenia. Oprócz skręcanej konstrukcji belki tnącej o dużej elastyczności skrętnej idealne dopasowanie do podłoża zapewnia także środkowe zawieszenie w punkcie ciężkości. Specjalnie hartowane elementy pośrednie mają różny kształt dla dysków tnących zbiegających się i rozbiegających, aby umożliwić zarówno efektywne cięcie jako przeciwostrze, jak i maksymalne zachodzenie na siebie, a tym samym optymalny przepływ materiału bez tworzenia się pasm. Stale smarowana belka tnąca MAX CUT jest standardowo wyposażona w moduł zabezpieczający SAFETY LINK, który poprzez zdefiniowane miejsce pękania chroni każdą tarczę tnącą, oddzielając ją od układu napędowego w razie kontaktu z ciałem obcym. Dzięki śrubie osiowej tarcza tnąca nie odrywa się ani nie odpada od maszyny.

Opcjonalnie dostępne jest również odkładanie skoszonego materiału w formie pokosu podwójnego. W tym celu na 4. i 5. dysku (od wewnątrz) umieszcza się dwa bębny pokosu, dzięki czemu powstaje jeden węższy i jeden szerszy pokos pojedynczy. Jest to szczególnie przydatne na mokrym lub miękkim podłożu, ponieważ pozwala uniknąć przejeżdżania po skoszonej paszy.



Odciążenie ACTIVE FLOAT i nowe składanie wektorowe 120°

Belka tnąca DISCO 4400 jest zawieszona centralnie w punkcie ciężkości. Regulowana sprężyna spiralna zapewnia równomierny nacisk na podłoże podczas opuszczania, dwa tłumiki drgań stabilizują belkę tnącą podczas podnoszenia. Dwa punkty obrotu wysięgnika poprzecznie do kierunku jazdy zapewniają optymalne dopasowanie do podłoża na nierównych powierzchniach oraz przy koszeniu skarp. Ceniony od wielu lat układ odciążenia ACTIVE FLOAT umożliwia przy tym dostosowanie nacisku belki tnącej na podłoże poprzez jednostkę sterującą z poziomu fotela ciągnika. Ustawione ciśnienie jest wyświetlane na manometrze na koźle zaczepu. Podczas parkowania mechaniczny zatrzask blokuje odciążenie, tak że ciśnienie w obiegu pozostaje utrzymane. Alternatywnie istnieje możliwość zmniejszania ciśnienia bez konieczności stosowania blokady mechanicznej.

Kosiarka DISCO 4400 CONTOUR jest seryjnie wyposażona w unikatowe zabezpieczenie najazdowe NonStop firmy CLAAS. W razie napotkania przeszkody belka tnąca dzięki nachyleniu sworznia obrotowego o 15° odchyla się zarówno do tyłu, jak i do góry. Olej z zabezpieczenia najazdowego zostaje przy tym wtłoczony do siłownika odciążającego, dzięki czemu belka tnąca zostaje dodatkowo odciążona. Zapewnia to skuteczną ochronę przed poważnymi uszkodzeniami. Po ominięciu przeszkody belka tnąca za sprawą ciśnienia oleju automatycznie powraca do swojej pozycji roboczej.

Wyjątkową cechą kosiarki jest unikatowe składanie wektorowe. Podobnie jak w innych modelach serii CONTOUR, wysięgnik najpierw przechodzi do pozycji transportowej 120°. Następnie DISCO 4400 CONTOUR odchyla się do tyłu za pomocą siłownika połączonego z hydraulicznym zabezpieczeniem najazdowym NonStop. Dzięki temu mimo szerokości roboczej 4,20 m kosiarka podczas jazdy po drodze nie przekracza wysokości transportowej 4 m i spoczywa pod kątem na koźle zaczepu za ciągnikiem, przesuwając w ten sposób punkt ciężkości wzdłuż osi ciągnika. W porównaniu z kosiarkami odchylanymi do tyłu oś przednia ciągnika zostaje odciążona o ok. 50%, co ma pozytywny wpływ na jego sterowność. Ponadto DISCO 4400 CONTOUR w pozycji transportowej prawie nie odchyla się do tyłu, dzięki czemu nie zagraża innym uczestnikom ruchu podczas skręcania czy na ostrych zakrętach.

Dodatkowo CLAAS oferuje kozioł postojowy, który umożliwia zaparkowanie kosiarki w pozycji transportowej.
